STARK BM
Система мониторинга, предназначенная для контроля состояния стационарных свинцово-кислотных аккумуляторных батарей.
Для чего нужна Stark BM
Как предотвратить неожиданный отказ системы бесперебойного питания в момент аварии из-за потерявших емкость аккумуляторов?
Какие параметры эксплуатации аккумуляторов изменить, чтобы существенно продлить их ресурс?
Как упростить процесс обслуживания системы резервного и бесперебойного питания?
Как быстро выявить аккумулятор, требующий техобслуживания, ремонта или замены?
Что может Stark BM
1.
Измерение параметров каждого аккумулятора 24/7
2.
Хранение измеренных данных, в том числе - информации о ходе заряда и разряда каждого аккумулятора
3.
Оповещение о неисправностях
4.
Индикация нужного аккумулятора в составе батареи с помощью установленного на него датчика-индикатора
5.
Дублирование информации в веб-интерфейсе укажет на источник и причину отклонений
6.
Встроенная автоматическая балансировка для дозаряда отстающих элементов
7.
Высокий уровень безопасности: каждый измерительный провод датчиков снабжен системой защиты от коротких замыканий
8.
Более точное измерение температуры за счет того, что датчик расположен на отрицательном измерительном проводе. Это позволяет вовремя заметить отклонения. Это особенно актуально для AGM-аккумуляторов, склонных к быстрому терморазгону
9.
Модульная архитектура: отдельные датчики на каждом аккумуляторе, а также на каждой группе аккумуляторов и батарей повышает надежность системы в случае отказа одного компонента и позволяет легко масштабировать систему
Для источников питания небольшой и средней мощности
Для источников питания большой мощности

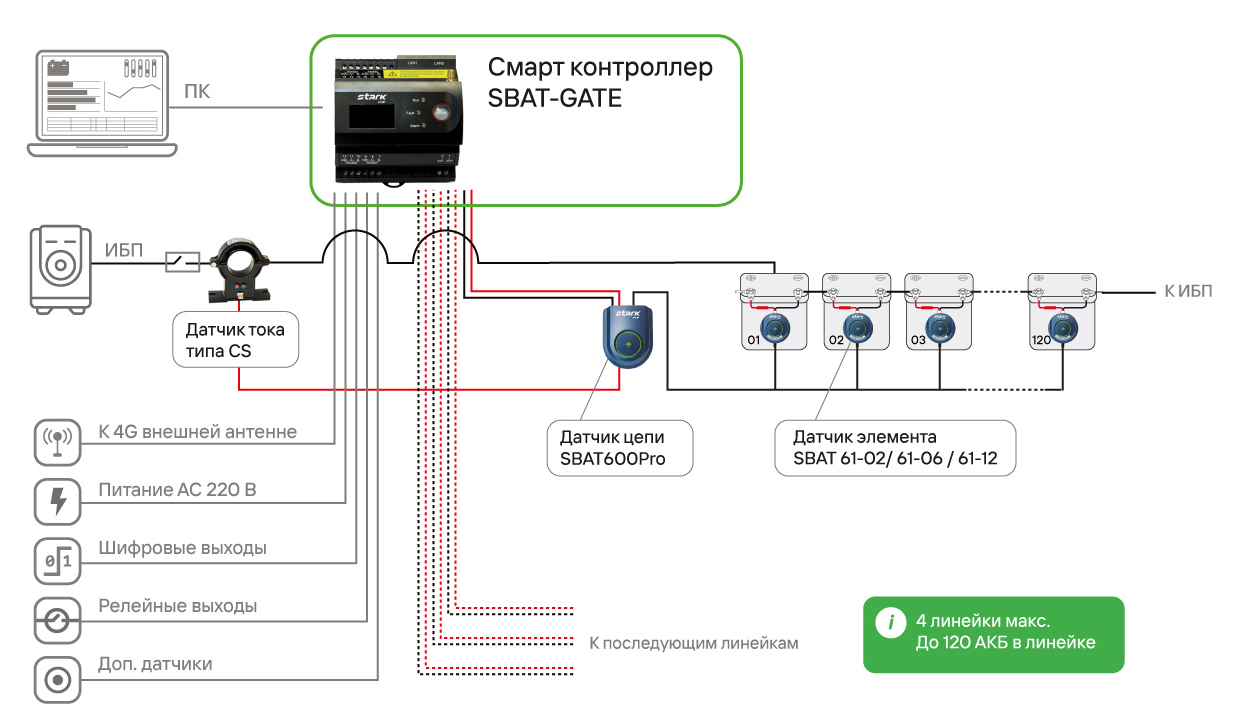

Состав системы на базе контроллера SBAT-GATE
Смарт-контроллер веб-интерфейсом С программным обеспечением для ПК, с возможностью синхронизации с облачным хранилищем и функцией смс-оповещения
Датчик элемента
Модуль измерения тока SBMS-CM
Датчики тока
Особенности системы
Поддерживаются герметизированные свинцово-кислотные аккумуляторы 2, 6, 12 В (в версии на базе контроллера SBMS900 Pro - аккумуляторы с жидким электролитом 2 и 12 В)
До 4 линеек по 120 аккумуляторов в каждой (в версии на базе контроллера SBMS900 Pro - до 480 аккумуляторов и 6 линеек с гибким распределением аккумуляторной линейки)
Провода с различными наконечниками и разной длины для удобства монтажа
Соответствует повышенным требованиям безопасности
Сравнение систем Stark BM
| Система на основе контроллера: |
SBAT-GATE
доступно 2 версии:
SBAT-GATE 2ZL и SBAT-GATE 4CL |
SBMS9000
для необслуживаемых АКБ
|
SBMS9000 Pro
для АКБ с жидким электролитом
|
|---|---|---|---|
| Измеряемые параметры: | |||
| Напряжение АКБ | Да | Да | Да |
| Температура АКБ | Да | Да | Да |
| Внутреннее сопротивление АКБ | Да | Да | Да |
| SOC (степень заряженности АКБ)/ SOH (остаточная ёмкость АКБ) | Да | Да | Да |
| Напряжение группы АКБ | Да | Да | Да |
| Тока заряда/разряда | Да | Да | Да |
| SOC (степень заряженности АКБ) | Да | Да | Да |
| Температура и влажность окр. среды. (опция) | Да | Да | Да |
| Пульсации тока | - | Да | Да |
| Пульсации напряжения | - | Да | Да |
| Токи утечки на землю (опция) | - | Да | Да |
| Содержание водорода в воздухе (опция) | - | Да | Да |
| Характеристики: | |||
| Поддерживаемые аккумуляторы | 2 ZL - до 240 аккумов в 2 линейках 4 CL - до 480 аккумов в 4 линейках (равное количество в линейках), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML |
| Поддерживаемые типы аккумуляторов | Герметизированные 2, 6, 12 В (SBAT-61), HTML | Герметизированные 2, 6, 12 В (SBAT-61), HTML | С жидким электролитом 2, 12 В (с датчиками SBAT-81), HTML |
| Количество АКБ в группе | от 1 до 120 (равное количестве АКБ в группах), HTML | от 1 до 210, HTML | от 1 до 210, HTML |
| Максимальное количество АКБ | 480, HTML | 420, HTML | 420, HTML |
| Протоколы | MODBUS TCP, SNMP, MQTT Опционально: IEC61850, 104, Modbus RTU, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML |
| Встроенный web-интерфейс | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML |
| Интерфейсы: | Web Версия контроллера 2ZL: релейный, цифровой и аналоговый входы, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST SBMS-SYSTEM-V доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML |
| Хранение данных: | до 1 года, HTML | до 5 лет, HTML | до 5 лет, HTML |
| Запись данных | Автоматическая запись заряда и разряда, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML |
| Индикация | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML |
| Способ установки | Дин-рейка или в шкафу SBAT-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML |
Необслуживаемые
С жидким электролитом
Состав системы на базе контроллера SBMS9000
Шкаф управления с контроллером SBMS9000 С программным обеспечением для ПК, с возможностью синхронизации с облачным хранилищем и функцией смс-оповещения
Датчик элемента
Модуль измерения тока SBMS-CM
Датчики тока
Особенности системы
Поддерживаются герметизированные свинцово-кислотные аккумуляторы 2, 6, 12 В (в версии на базе контроллера SBMS900 Pro - аккумуляторы с жидким электролитом 2 и 12 В)
До 420 аккумуляторов, до 6 линеек с гибким распределением аккумуляторов по линейкам
Провода с различными наконечниками и разной длины для удобства монтажа
Соответствует повышенным требованиям безопасности
Сравнение систем Stark BM
| Система на основе контроллера: |
SBAT-GATE
доступно 2 версии:
SBAT-GATE 2ZL и SBAT-GATE 4CL |
SBMS9000
для необслуживаемых АКБ
|
SBMS9000 Pro
для АКБ с жидким электролитом
|
|---|---|---|---|
| Измеряемые параметры: | |||
| Напряжение АКБ | Да | Да | Да |
| Температура АКБ | Да | Да | Да |
| Внутреннее сопротивление АКБ | Да | Да | Да |
| SOC (степень заряженности АКБ)/ SOH (остаточная ёмкость АКБ) | Да | Да | Да |
| Напряжение группы АКБ | Да | Да | Да |
| Тока заряда/разряда | Да | Да | Да |
| SOC (степень заряженности АКБ) | Да | Да | Да |
| Температура и влажность окр. среды. (опция) | Да | Да | Да |
| Пульсации тока | - | Да | Да |
| Пульсации напряжения | - | Да | Да |
| Токи утечки на землю (опция) | - | Да | Да |
| Содержание водорода в воздухе (опция) | - | Да | Да |
| Характеристики: | |||
| Поддерживаемые аккумуляторы | 2 ZL - до 240 аккумов в 2 линейках 4 CL - до 480 аккумов в 4 линейках (равное количество в линейках), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML |
| Поддерживаемые типы аккумуляторов | Герметизированные 2, 6, 12 В (SBAT-61), HTML | Герметизированные 2, 6, 12 В (SBAT-61), HTML | С жидким электролитом 2, 12 В (с датчиками SBAT-81), HTML |
| Количество АКБ в группе | от 1 до 120 (равное количестве АКБ в группах), HTML | от 1 до 210, HTML | от 1 до 210, HTML |
| Максимальное количество АКБ | 480, HTML | 420, HTML | 420, HTML |
| Протоколы | MODBUS TCP, SNMP, MQTT Опционально: IEC61850, 104, Modbus RTU, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML |
| Встроенный web-интерфейс | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML |
| Интерфейсы: | Web Версия контроллера 2ZL: релейный, цифровой и аналоговый входы, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST SBMS-SYSTEM-V доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML |
| Хранение данных: | до 1 года, HTML | до 5 лет, HTML | до 5 лет, HTML |
| Запись данных | Автоматическая запись заряда и разряда, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML |
| Индикация | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML |
| Способ установки | Дин-рейка или в шкафу SBAT-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML |

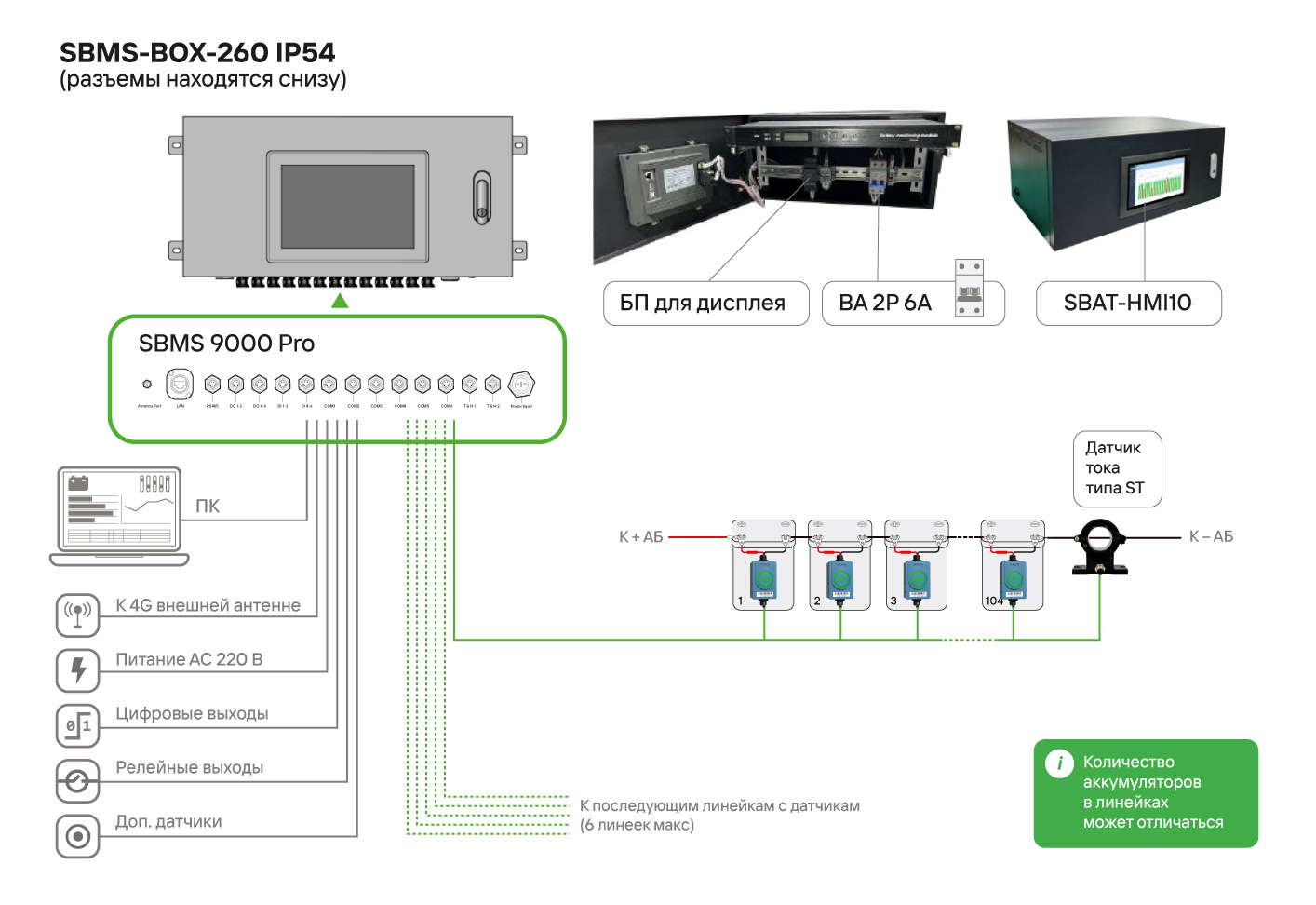

Состав системы на базе контроллера SBMS9000 Pro
Шкаф управления с контроллером SBMS9000PRO С программным обеспечением для ПК, с возможностью синхронизации с облачным хранилищем и функцией смс-оповещения
Датчик элемента
Датчики тока
Особенности системы
Поддерживаются герметизированные свинцово-кислотные аккумуляторы 2, 6, 12 В (в версии на базе контроллера SBMS900 Pro - аккумуляторы с жидким электролитом 2 и 12 В)
До 420 аккумуляторов, до 6 линеек с гибким распределением аккумуляторов по линейкам
Провода с различными наконечниками и разной длины для удобства монтажа
Соответствует повышенным требованиям безопасности
Сравнение систем Stark BM
| Система на основе контроллера: |
SBAT-GATE
доступно 2 версии:
SBAT-GATE 2ZL и SBAT-GATE 4CL |
SBMS9000
для необслуживаемых АКБ
|
SBMS9000 Pro
для АКБ с жидким электролитом
|
|---|---|---|---|
| Измеряемые параметры: | |||
| Напряжение АКБ | Да | Да | Да |
| Температура АКБ | Да | Да | Да |
| Внутреннее сопротивление АКБ | Да | Да | Да |
| SOC (степень заряженности АКБ)/ SOH (остаточная ёмкость АКБ) | Да | Да | Да |
| Напряжение группы АКБ | Да | Да | Да |
| Тока заряда/разряда | Да | Да | Да |
| SOC (степень заряженности АКБ) | Да | Да | Да |
| Температура и влажность окр. среды. (опция) | Да | Да | Да |
| Пульсации тока | - | Да | Да |
| Пульсации напряжения | - | Да | Да |
| Токи утечки на землю (опция) | - | Да | Да |
| Содержание водорода в воздухе (опция) | - | Да | Да |
| Характеристики: | |||
| Поддерживаемые аккумуляторы | 2 ZL - до 240 аккумов в 2 линейках 4 CL - до 480 аккумов в 4 линейках (равное количество в линейках), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML | ДО 420 аккумов в 6 линейках (кол-во в линейках может отличаться), HTML |
| Поддерживаемые типы аккумуляторов | Герметизированные 2, 6, 12 В (SBAT-61), HTML | Герметизированные 2, 6, 12 В (SBAT-61), HTML | С жидким электролитом 2, 12 В (с датчиками SBAT-81), HTML |
| Количество АКБ в группе | от 1 до 120 (равное количестве АКБ в группах), HTML | от 1 до 210, HTML | от 1 до 210, HTML |
| Максимальное количество АКБ | 480, HTML | 420, HTML | 420, HTML |
| Протоколы | MODBUS TCP, SNMP, MQTT Опционально: IEC61850, 104, Modbus RTU, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML | MODBUS TCP, Modbus RTU, SNMP, MQTT Опционально: IEC61850, 104, HTML |
| Встроенный web-интерфейс | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML | Да (Защищенный протокол HTTPS), HTML |
| Интерфейсы: | Web Версия контроллера 2ZL: релейный, цифровой и аналоговый входы, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML | Web цифровые выходы релейные выходы для датчика тока типа ST SBMS-SYSTEM-V доп. датчики: датчик водорода SBMS-HS, модуль контроля токов утечки на землю SBMS-LCS, датчик температуры и влажности THDRJ45, модуль контроля изоляции SBMS-IM, HTML |
| Хранение данных: | до 1 года, HTML | до 5 лет, HTML | до 5 лет, HTML |
| Запись данных | Автоматическая запись заряда и разряда, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML | Автоматическая запись заряда и разряда и измерение пульсаций тока и напряжения, HTML |
| Индикация | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML | Светодиодная индикация состояния, HTML |
| Способ установки | Дин-рейка или в шкафу SBAT-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML | В 19'' стойку или шкаф SBMS-BOX, HTML |
