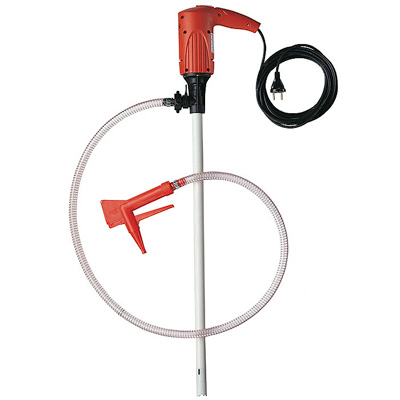

Электрический портативный бочковый насос
Электрический портативный насос с торцевым уплотнением "JUNIORFLUX" F 310 PP-25/19 специально разработан для перекачки электролита.
| Корпус насоса | полипропилен (PP) |
| Длина насосной части | 500 мм |
| Объемная подача (max) | 27 л/мин |
| Высота подачи (max) | 5,0 м |
| Температура | не более 45°С |
| Тип уплотнения | торцевое |
| Материалы, контактирующие с перекачиваемой средой |
полипропилен, этилен-тетрафторэтилен, оксидная керамика / политетрафторэтилен / уголь, FPM (вайтон®), хастеллой С |
| Наружный диаметр | 25 мм |
| Присоединительная резьба | G 1 Наружная Муфты для подсоединения шланга DN 13 и DN 19 входят в объем поставки |
| Двигатели | коллекторный электродвигатель мощностью 230 Ватт, 230, 240 Вольт, 50 Гц, с двойной изоляцией согласно классу электробезопасности II, степень защиты IP 24, с автоматическим выключателем защиты от токов перегрузки, 2-ступенчатым переключателем (вкл/выкл), присоединительным кабелем длиной 5 м с 2-полюсным штекером |
| Масса | 1,8 кг |

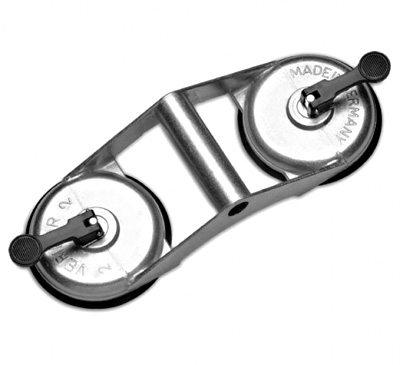

Устройство вакуумное для горизонтальной переноски грузов
Устройство вакуумное для горизонтальной переноски грузов серии VERIBOR® BO 602.0 сертифицировано немецкой службой технического контроля (TUV) и отмечено знаком качества "GS". Позволяет быстро и эффективно перемещать стационарные свинцово-кислотные аккумуляторные батареи.
Высокая прочность достигается благодаря тому, что устройство изготовлено из специального сплава алюминия. Корпус из специального алюминиевого сплава, 2 шайбы диаметром 120 мм. Грузоподъемность до 90 кг.

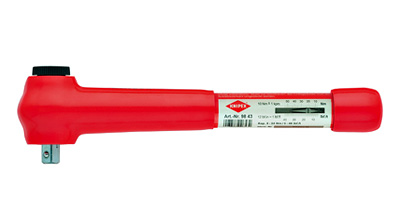

Динамометрический ключ KNIPEX 98 43
Динамометрический ключ KNIPEX 98 43 предназначен для быстрой затяжки «ответственных» резьбовых соединений с точно заданным крутящим моментом.
- Изоляция по IEC (МЭК) 60900, применима до 1000 В пер. тока / 1500 В пост. тока.
- Наружный квадрат ½” переставной, для затягивания левой, правой резьбы.
- Установка крутящих моментов с их фиксацией.
- Высоконадежное закрепление используемых инструментов с помощью блокировочного винта.
- Прозрачная закрытая шкала с диапазоном 8-54 Нм.
- Свидетельство о поверке.
- Сталь хромо-ванадиевая.
- Испытано на соответствие стандарту DIN EN/IEC 60900 : 2004.
Торцевые головки для винтов

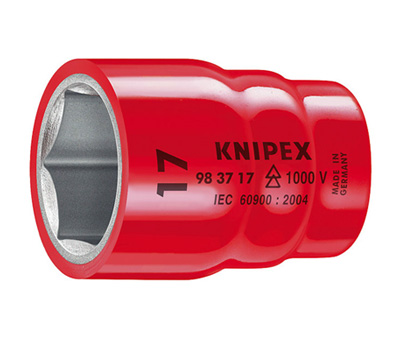

Торцевая головка для винтов с шестигранной головкой с внутренним квадратом 1/2"
- для метрического или дюймового крепежа с шестигранной головкой;
- базовый инструмент хромированный;
- сталь хромо-ванадиевая.
| Стандарт на изоляцию | IEC 60900 DIN EN 60900 изоляция применима до 1000 В пер. тока / 1500 В пост. тока |
| Размер под ключ S | 13 мм №98 47 13 22 мм №98 47 22 |
| Внешний диаметр (max) | 23,2 мм/34,5 мм |
| Присоединительный квадрат | ½'' |
| Вес | 64 гр/125 гр |

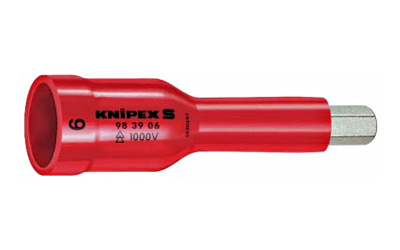

Торцевая головка для винтов с внутренним шестигранником с внутренним квадратом 1/2"
- для метрического крепежа с головкой под внутренний шестигранник;
- базовый инструмент хромированный;
- cталь инструментальная специальная.
| Стандарт на изоляцию | IEC 60900 DIN EN 60900 изоляция применима до 1000 В пер. тока/ 1500 В пост. тока |
| Размер под ключ S | 6 мм |
| Длина стержня неизолированная ± 2 | 10 мм |
| Присоединительный квадрат | ½'' |
| Длина | 75 мм |
| Вес | 72 гр |

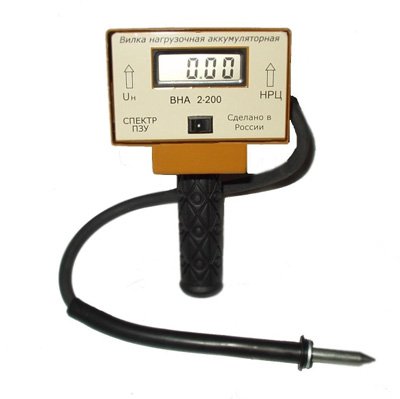

Нагрузочные вилки ВНА2-200 и ВНА2-150
При помощи нагрузочной вилки возможно проверить каждый из элементов аккумуляторной батареи. Нагрузочное сопротивление 150 или 200А.
Класс точности 1,5.
С помощью нагрузочной вилки возможен контроль следующих параметров:
- напряжение разомкнутой цепи аккумуляторной батареи;
- напряжение на выводах аккумулятора под нагрузкой.
Проверка батареи нагрузочной вилкой позволяет выявить обрывы во внутренней цепи аккумуляторной батареи.

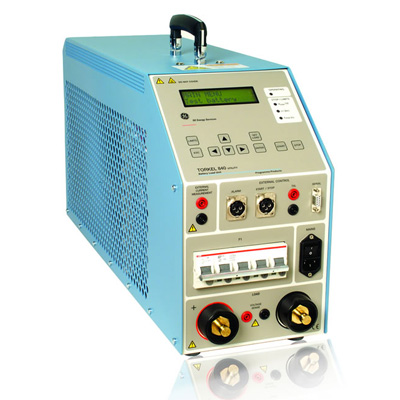

Разрядно-диагностическое устройство
Разрядно-диагностическое устройство Torkel 840 способно обеспечить разряд постоянным током, постоянной мощностью или постоянным сопротивлением, а также, в соответствии с предустановленным профилем нагрузки.
Устройство предусматривает выставление значений для предупреждения и/или автоматического прекращения разряда в случае достижения одного из следующих параметров:
- минимального напряжения АКБ;
- по истечении заданного времени;
- при отдаче (снятии) заданной величины емкости.
Тестирование может производиться и без отключения АКБ от оборудования, к которому она подключена. В этом случае дополнительно подключаются токоизмерительные клещи, Torkel840 измеряет суммарный ток разряда батареи и поддерживает его на заданном уровне в процессе разряда.
График напряжения АКБ и измеренные величины, полученные по окончании тестирования, сохраняются в TORKEL 840.
Блок нагрузки
| Максимальное напряжение | 288 В постоянного тока |
| Максимальный ток | 110 А |
| Максимальная мощность | 15 кВт |
| Вид нагрузки | постоянный ток, постоянная мощность, постоянное сопротивление |
| Диапазон тока нагрузки | 0 - 110 А |
| Диапазон мощности | 0 - 15000 Вт |
| Диапазон сопротивления | 0,1 - 2999,8 Ом |
| Стабилизация (по току) | ± (0,5% от показаний + 0,5А) |
| Диапазон напряжения |
4, выбираются автоматически в начале теста
Диапазон 1: 10–27,6 ВДиапазон 2: 10–55,2 В Диапазон 3: 10–144 В Диапазон 4: 10–288 В |
Измерительный блок
| Измерение тока | дисплей, 0 – 2999 А, погрешность: ± (0,5% от показаний + 0,2А), дискретность: 0,1 А |
| Вход для токоизмерительных клещей | 0 – 1 В, отношение мВ/А: програмно устанавливается |
| Входное сопротивление | > 1 Мом |
| Измерение напряжения | 0 – 500 В, погрешность: ± (0,5% от показаний + 0,1В), дискретность: 0,1 В |
| Измерение времени (погрешность) | ± 0,1% от показаний |

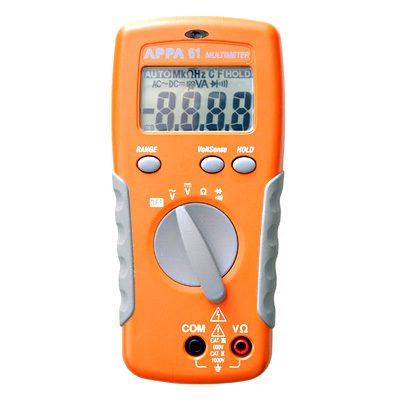

Цифровой мультиметр
| Постоянное напряжение | |
| Пределы измерений | 200 мВ; 2; 20; 200; 1000 В |
| Погрешность измерения | ± (0,5 % + 2 ед. счета) |
| Максимальное разрешение | 0,1 мВ |
| Входное сопротивление | 10МОм/100пФ |
| Защита входа | 1000 В |
| Переменное напряжение | |
| Пределы измерений | 2; 20; 200; 750 В |
| Погрешность измерения | ± (1 ,5 % + 5 ед. счета) |
| Макс. разрешение | 1 мВ |
| Полоса частот | 50 - 500 Гц |
| Входной импеданс | 10МОм/100пФ |
| Защита входа | 750В |
| Сопротивление | |
| Пределы измерений | 200 Ом; 2; 20; 200 кОм; 2; 20 МОм |
| Погрешность измерения | ± (0,7 % + 3 ед. счета) |
| Максимальное разрешение | 0,1 Ом |
| Тестовое напряжение | 1,3 В |
| Защита входа | 600 В |
| Прозвон цепи | до 270 0м |
| Испытание P-N | |
| Максимальный ток теста | 1,5 мА |
| Напряжение теста | 2 В |
| Защита входа | 600 В |
| Общие данные | |
| Измерение ср. кв. зн. | сигнал произвольной формы |
| Макс. индицируемое число | 2000 |
| Скорость измерения | 1,5 изм./с |
| Источник питания | 1,5 В х 2 (тип ААА) |
| Габаритные размеры | 74 x 156 x 44 мм |
| Масса | не более 400 г |

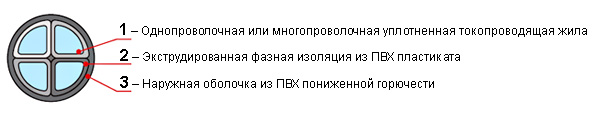

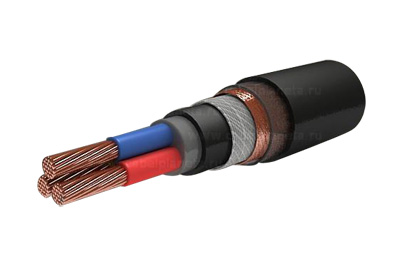

Силовой кабель с медными жилами
ВВГ нг силовой кабель с медными жилами, с ПВХ изоляцией в оболочке из ПВХ пластиката пониженной горючести индекс нг предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.
Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.
Основные технические и эксплуатационные характеристики
| Номинальное напряжение | 0.66, 1 и 6 кВ |
| Температура окружающей среды при эксплуатации кабеля | от -50°С до +50°С |
| Относительная влажность воздуха (при температуре до +35°С) | до 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Предельная длительно допустимая рабочая температура жил | +70°С |
| Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) | +80°С |
| Максимальная температура нагрева жил при коротком замыкании | 160°С (4 с) |
| Минимально допустимый радиус изгиба при прокладке: - одножильного кабеля - многожильного кабеля | 10 диам. кабеля 7.5 диам. кабеля |
| Срок службы | 30 лет |

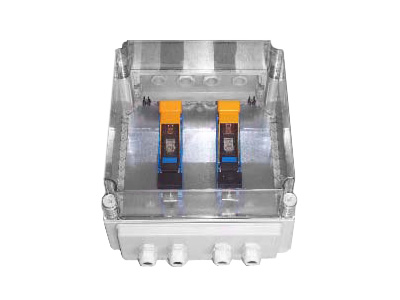

Блок предохранителей для аккумуляторной батареи
