Внутреннее сопротивление АКБ

Содержание статьи

Внутреннее сопротивление АКБ влияет на то, как аккумулятор ведет себя под нагрузкой: насколько проседает напряжение, как растет нагрев и способен ли источник питания отдавать требуемый ток. Параметр используют для диагностики, обслуживания и оценки остаточного ресурса аккумуляторов.

Что такое внутреннее сопротивление аккумулятора?

Внутреннее сопротивление — суммарное сопротивление внутри аккумулятора, которое появляется при прохождении тока. Это величина, из-за которой часть энергии теряется внутри самого источника питания, а напряжение на выводах снижается при подключении нагрузки. Чем выше показатель сопротивления, тем сильнее падение напряжения под током и тем хуже аккумулятор работает в режимах с заметными нагрузками.

Внутренний отклик аккумулятора формируется несколькими процессами. В него входят сопротивление токоведущих частей и контактов, сопротивление переносу заряда на границе электродов и влияние диффузионных процессов в активных материалах и электролите. Внутреннее сопротивление включает омическую, реакционную и диффузионную составляющие.

Что влияет на внутреннее сопротивление АКБ?

На внутреннее сопротивление АКБ влияет сразу несколько факторов. Поэтому измерять этот показатель без учета условий испытания нельзя. Чтобы результаты можно было сравнивать, измерения нужно выполнять в одинаковом режиме и при близких исходных условиях.

В первую очередь на результат влияют:

Температура. При понижении температуры электрохимические процессы замедляются, и сопротивление обычно становится выше. При повышении температуры значение может снижаться, но это не означает улучшение состояния аккумулятора, поскольку перегрев ускоряет старение.
Степень заряда. Один и тот же аккумулятор при разном уровне заряда может показывать разные результаты. Поэтому проверять и измерять показатель желательно при сопоставимом состоянии заряда.
Возраст и деградация. По мере старения аккумулятора сопротивление обычно увеличивается. На это влияют коррозия, сульфатация, высыхание, внутренние дефекты и ухудшение состояния активных материалов.
Контактные соединения. На сопротивление влияют не только сами элементы, но и состояние выводов, межэлементных перемычек и точек подключения. Для аккумуляторной батареи измеряется суммарное сопротивление всей цепи.
Метод измерения. Для контроля состояния аккумулятора нужно использовать один и тот же метод измерения. Значения, полученные на постоянном и переменном токе, могут различаться, поэтому напрямую сравнивать их нельзя.

Именно поэтому норма внутреннего сопротивления всегда привязана к конкретному типу АКБ, ее емкости, конструкции и методу контроля. Спрашивать, каким должно быть значение, в отрыве от этих данных, технически некорректно.

Как измерить внутреннее сопротивление аккумулятора?

Измерять внутренний параметр можно разными методами. На практике чаще используют два подхода — на постоянном токе и на переменном токе. Выбор зависит от задачи, типа аккумулятора и применяемого прибора. Для сервисной диагностики и эксплуатационного контроля обычно используют специализированные приборы, поскольку обычные мультиметры не дают нужной точности в миллиомном диапазоне.

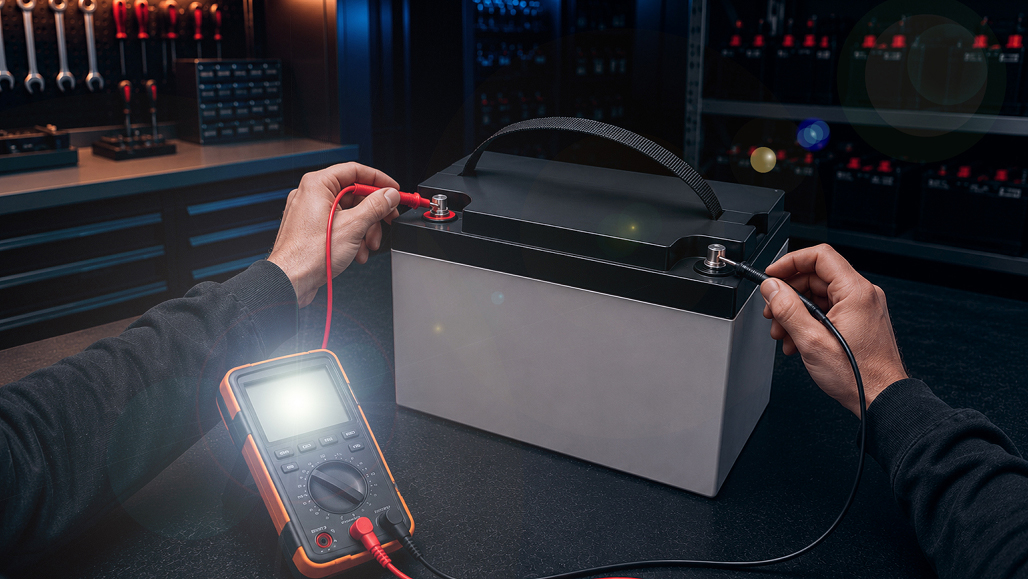

Перед измерением важно соблюдать базовые условия. Аккумулятор должен быть в стабильном состоянии по температуре и заряду, а контакты — чистыми. Для точного измерения щупы подключают непосредственно к полюсам, а не к крепежным винтам. Для низких сопротивлений применяют четырехпроводную схему.

Измерение внутреннего сопротивления на постоянном токе

Метод на постоянном токе основан на подаче заданного тока и измерении падения напряжения. При измерении к аккумулятору прикладывают постоянный ток на заданное время, после чего вычисляют сопротивление по изменению напряжения. В инженерной практике это наиболее наглядный способ понять, как аккумулятор ведет себя под реальной токовой нагрузкой.

Общий принцип выглядит так:

сначала определяют напряжение холостого хода;
затем подключают известную нагрузку или задают ток;
фиксируют падение напряжения под током;
по разнице напряжения при заданном токе рассчитывают внутреннее сопротивление.

Преимущество метода в том, что он хорошо показывает поведение аккумулятора в условиях, близких к реальной работе. Это особенно полезно там, где важна способность отдавать ток без сильной просадки напряжения.

Но у метода есть и ограничения. Результат зависит от величины тока, длительности импульса, температуры и состояния заряда. Поэтому измерять и проверять показатель на постоянном токе нужно строго по одинаковой процедуре. Иначе сравнение измерений будет некорректным.

Измерение внутреннего сопротивления на переменном токе

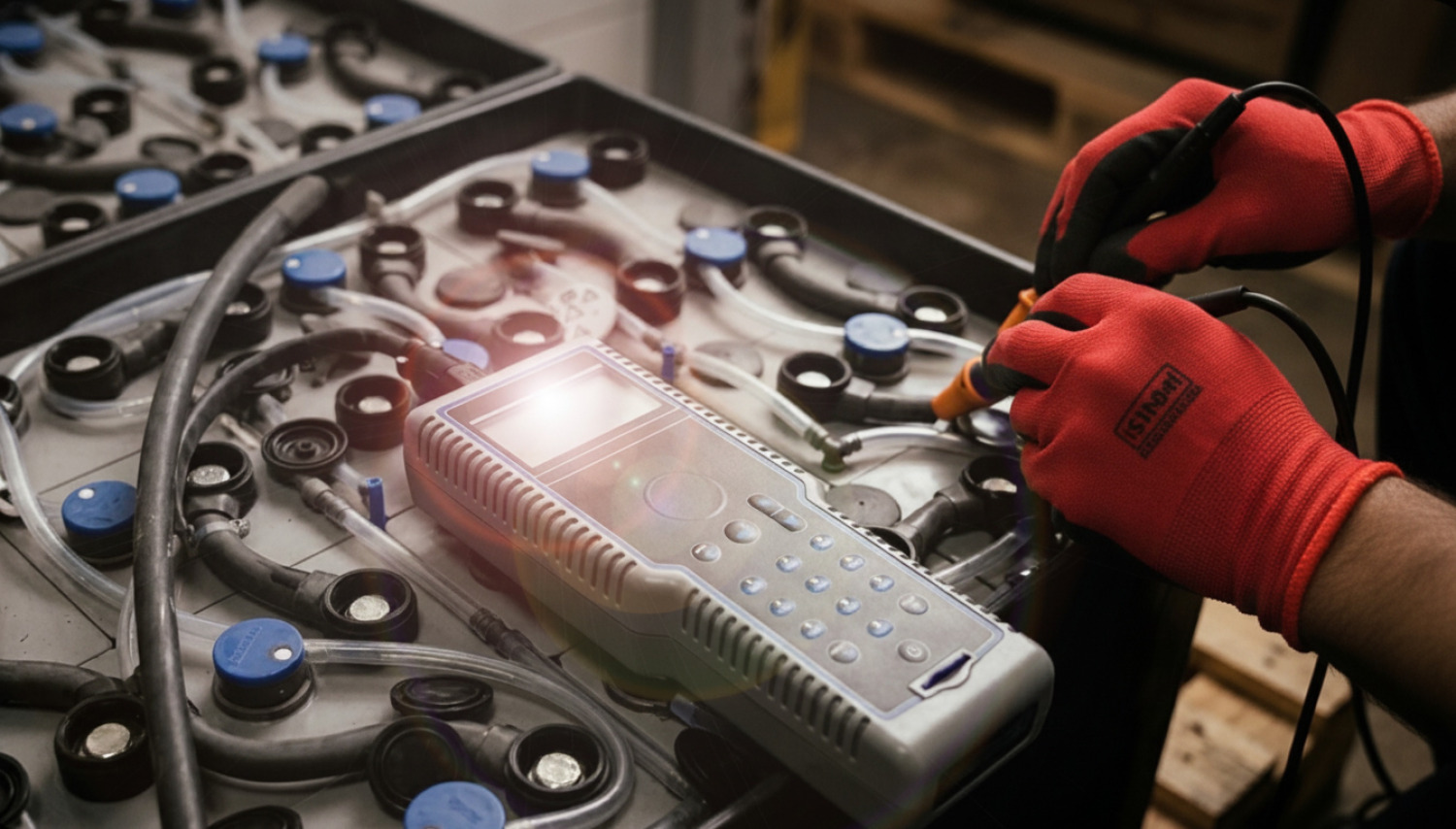

Метод на переменном токе широко используется в сервисной диагностике АКБ. При измерении на переменном токе батарейные тестеры подают переменный ток заданной частоты и рассчитывают сопротивление по измеренному переменному напряжению. Для таких измерений часто применяется четырехпроводная схема, которая уменьшает влияние сопротивления проводов и контактов.

Метод удобен для регулярного контроля по нескольким причинам:

измерения выполняются быстро;
можно оценивать аккумуляторы в составе работающей системы;
приборы сразу показывают значение в миллиомах.

Почему важно контролировать внутреннее сопротивление?

Контроль внутреннего сопротивления помогает выявлять аккумуляторы с признаками деградации до явного отказа. При старении сопротивление растет, из-за чего увеличивается просадка напряжения под нагрузкой и снижается способность аккумулятора отдавать требуемый ток.

Рост сопротивления влечет за собой увеличение падения напряжения под нагрузкой, ухудшение токоотдачи и рост тепловыделения. В резервных и промышленных системах это повышает риск отказа резервного питания в критический момент. Внутреннее сопротивление, напряжение элементов и температура относятся к основным параметрам, по которым выявляют слабые или аномальные аккумуляторы до отказа всей батареи. Регулярный контроль позволяет своевременно определять отклонения, планировать замену и поддерживать АКБ в работоспособном состоянии.
