Безопасное энергоснабжение: контроль каждого аккумулятора 24/7

Введение

В центрах обработки данных (ЦОД) аккумуляторная батарея для ИБП является последним звеном защиты при сбоях внешнего электроснабжения. От надежности отдельного элемента зависит доступная автономия всей цепи. Плановые ручные проверки дают данные только на момент измерения и не показывают, как меняются параметры батарей по окончании замеров.

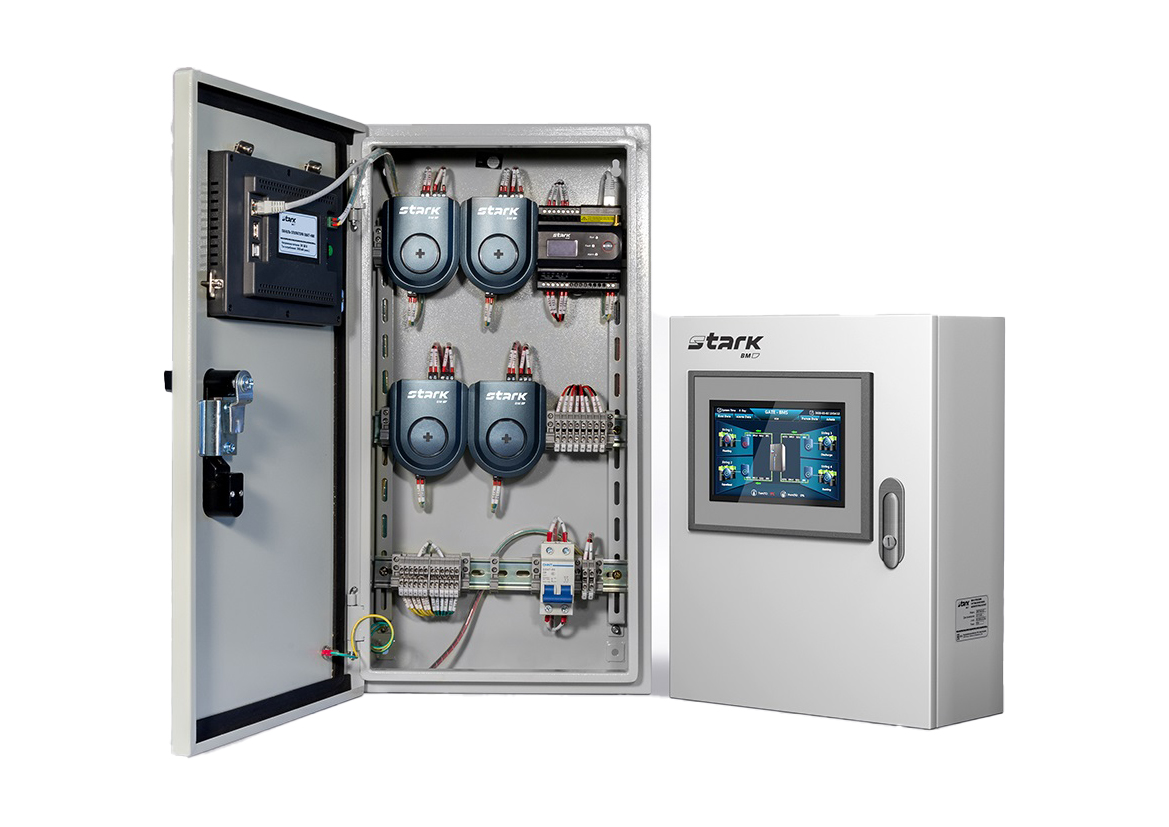

Система мониторинга STARK BM решает эту задачу как инженерный инструмент предиктивного контроля. Она обеспечивает мониторинг состояния аккумуляторных батарей на уровне каждого элемента и позволяет планировать обслуживание по фактическим данным.

Предиктивный контроль батарей для ИБП в ЦОД

Стационарные свинцово-кислотные батареи надежны при соблюдении условий эксплуатации, однако их ресурс в цепи определяется самым слабым элементом. Типовые признаки выхода из строя аккумуляторных батарей проявляются заранее:

● рост внутреннего сопротивления;

● разброс напряжения в цепи;

● локальный перегрев;

● неравномерный заряд.

Эти отклонения сложно фиксировать разовыми измерениями. Система мониторинга аккумуляторов решает задачу постоянной диагностики и позволяет своевременно проверить здоровье аккумуляторов.

Какие параметры контролирует STARK BM

Система мониторинга измеряет параметры каждого аккумулятора и сохраняет историю, включая периоды заряда и разряда. Для эксплуатации ЦОД это дает возможность оценивать отклонения не по единичным значениям, а в динамике.

В типовой конфигурации доступен контроль:

● напряжения;

● внутреннего сопротивления;

● расчетных показателей состояния.

Такой набор данных на практике закрывает вопросы, как проверить состояние каждого аккумулятора в составе аккумуляторной батареи и как выявлять признаки износа аккумуляторов до отказа.

Отдельное внимание уделяется температуре. Контроль температуры аккумуляторов выполняется на уровне элемента, датчик расположен на отрицательном измерительном проводе, что повышает точность измерения в зоне клеммного соединения. Для AGM-аккумуляторов, склонных к ускоренному ухудшению параметров при перегреве, такой контроль имеет ключевое значение.

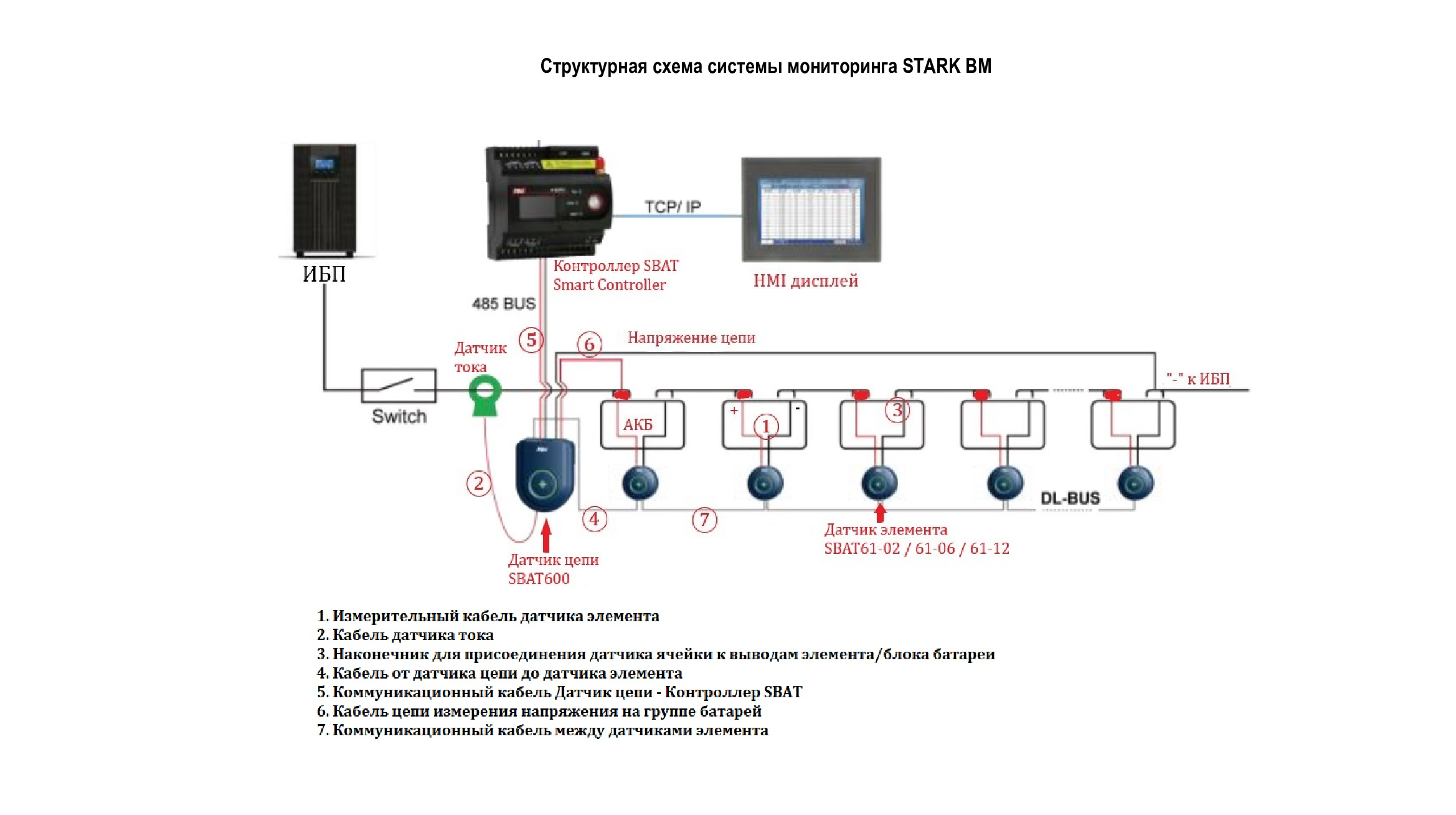

Архитектура системы: датчики элемента, цепи и тока

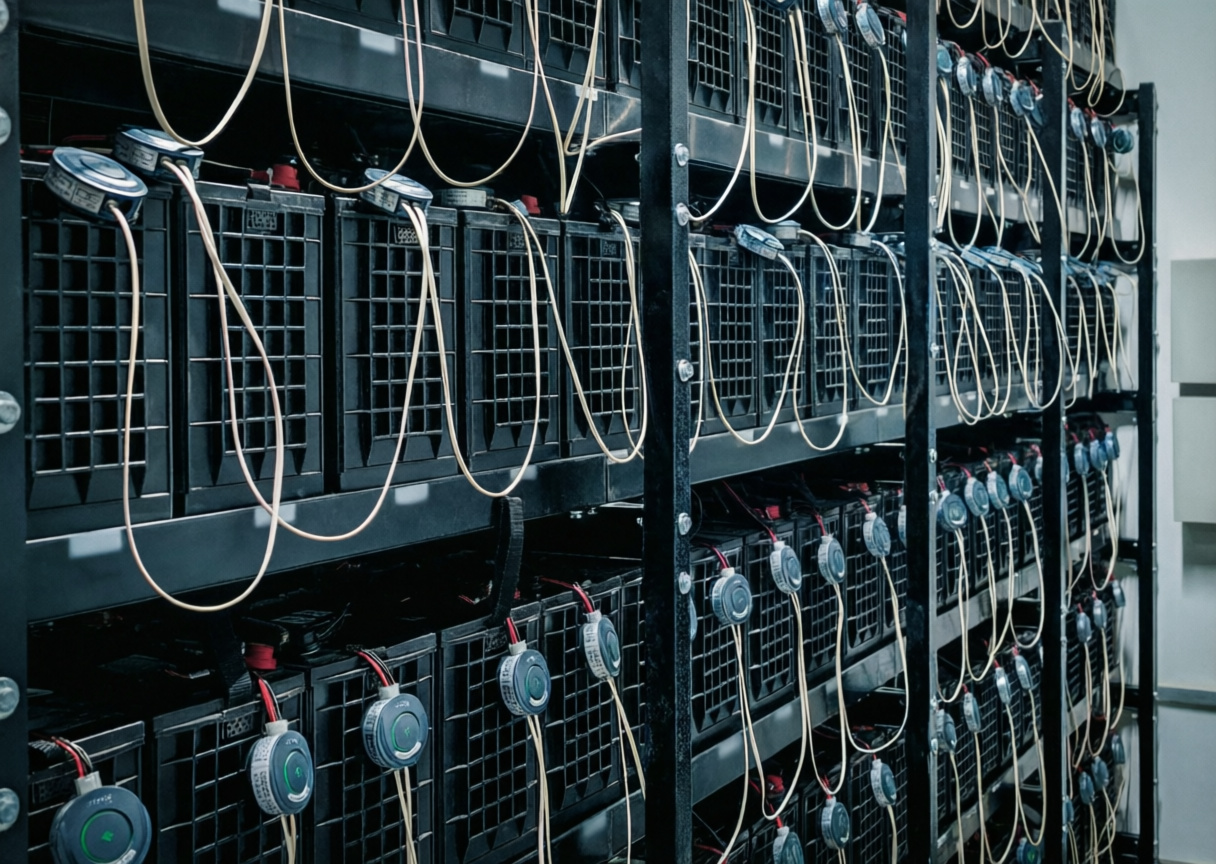

Система мониторинга STARK BM построена модульно. На каждый аккумулятор устанавливается датчик напряжения аккумулятора. Он измеряет напряжение на клеммах аккумулятора и температуру в зоне клеммного соединения.

Для цепи аккумуляторов применяются датчики цепи и датчики тока, что позволяет фиксировать режим работы батарейной группы в целом. Такая архитектура упрощает масштабирование и повышает устойчивость, ведь отказ одного компонента не приводит к потере контроля всей цепи.

Безопасность и обслуживание

Система мониторинга и диагностики состояния аккумуляторных батарей STARK BM рассчитана на промышленное применение. И для обслуживающего персонала важна быстрая локализация отклонений на месте.

Измерительные проводники датчиков имеют защиту от короткого замыкания. Реализована световая индикация на датчике элемента, что позволяет быстро определить конкретный аккумулятор, требующий проверки или замены.

Встроенная функция балансировки предназначена для выравнивания заряженности элементов в цепи и дозаряда отстающих аккумуляторов. Это снижает неравномерный износ и помогает продлить срок службы аккумуляторов в составе батарейной цепи.

Масштабирование и интеграция в инфраструктуру ЦОД

Система мониторинга STARK BM выпускается в вариантах для объектов как с необслуживаемыми (герметизированными), так и с обслуживаемыми аккумуляторами (с жидким электролитом). Система поддерживает длительное хранение истории параметров до 5 лет, что соответствует практике расследования инцидентов и анализа трендов в эксплуатации ЦОД.

Для инженерной инфраструктуры важна возможность интеграции системы. STARK BM предоставляет WEB-интерфейс и поддерживает стандартные протоколы диспетчеризации (в первую очередь Modbus и SNMP). Поэтому может быть включена в уже существующую систему мониторинга объекта. Уведомления об отклонениях будут передаваться по стандартным протоколам, чтобы аварийные события фиксировались вместе с остальными инженерными сигналами ЦОД.

Практический эффект внедрения

Система мониторинга снижает риск скрытой деградации аккумуляторной батареи, упрощает обслуживание за счет адресной индикации и улучшает качество эксплуатации за счет постоянного контроля ключевых параметров. Для ЦОД это означает более предсказуемую автономию ИБП и снижение вероятности отказа из-за одного деградировавшего аккумулятора.

Заключение

STARK BM — система мониторинга аккумуляторных батарей, которая:

● обеспечивает постоянный контроль параметров аккумуляторной батареи ИБП;

● фиксирует отклонения и помогает заранее выявлять элементы, требующие обслуживания или замены;

● снижает вероятность отказа всей батареи из-за одного деградировавшего элемента.

Чтобы подобрать конфигурацию под конкретный объект, обращайтесь к специалистам «Акку-Фертриб» для проектирования решения.
