Серия:

STARK
OCSM

Ресурс:

25 лет

Емкость:

160-3480 А·ч

Номинальное
напряжение:

2 В

Каталог

Инструкция по эксплуатации

Серия STARK OCSM

Свинцово-кислотные малообслуживаемые аккумуляторы с жидким электролитом серии STARK OCSM выпускаются в соответствии с техническими условиями ТУ 3481-123-73200020-2014.

В аккумуляторах STARK OCSM используются положительные трубчатые пластины и отрицательные пластины с решеткой на основе тянутой меди.

Основой трубчатой пластины является жесткая свинцовая гребенка, которая размещается внутри специального защитного чехла, состоящего из полых трубок. Трубчатый защитный чехол надежно удерживает активный материал положительной пластины, препятствуя его осыпанию.

Использование меди в качестве материала решеток отрицательных пластин позволяет значительно уменьшить внутреннее сопротивление элемента и увеличить максимальную электрическую мощность. Благодаря уменьшению массы решетки отрицательной пластины увеличено количество активного материала, наносимого на решетку, что увеличило емкость аккумуляторов STARK OCSM. Кроме того, улучшенные показатели внутреннего сопротивления отрицательной пластины уменьшили неравномерность распределения тока по высоте пластины, что позволило более эффективно использовать активную массу в нижней части электрода.

Описанная выше конструкция аккумуляторов STARK OCSM обеспечивает их устойчивую работу как в режиме непрерывного подзаряда, так и в циклическом режиме эксплуатации. У аккумуляторов STARK OCSM высочайший циклический ресурс – 1500 циклов разряд-заряд и длительный срок службы - 25 лет.

Аккумуляторы STARK OCSM широко используются на объектах производства и распределения электроэнергии, а также в нефтегазовой отрасли, объектах железнодорожного транспорта, предприятиях связи и в других отраслях промышленности.

Технические характеристики

Тип	Серийный номер	Номинальное напряжение, В	Номинальная емкость, А·ч С₁₀ до 1,80 В/эл 20°С	Макс. длина (l), мм	Монтажная длина (B/L), мм	Макс. ширина (b/w), мм	Макс. высота (h*), мм	Вес с электролитом, кг	Вес электролита, кг	Внутреннее сопротивление, мОм	Ток короткого замыкания, A	Тип вывода	Количество пар полюсов
2 OCSM 160	Т00202СМ020160ВМ8Х	2	160	126	136	208	522	19.8	8.40	1.340	1567	F-M8	1
3 OCSM 240	Т00202СМ030240ВМ8Х	2	240	126	136	208	522	22.6	8.20	0.893	2351	F-M8	1
4 OCSM 320	Т00202СМ040320ВМ8Х	2	320	126	136	208	522	25.1	7.90	0.670	3184	F-M8	1
5 OCSM 400	Т00202СМ050400ВМ8Х	2	400	126	136	208	522	28.3	8.20	0.536	3918	F-M8	1
6 OCSM 480	Т00202СМ060480ВМ8Х	2	480	147	157	208	522	33.1	9.70	0.447	4701	F-M8	1
7 OCSM 560	Т00202СМ070560ВМ8Х	2	560	168	178	208	522	37.9	11.0	0.383	5485	F-M8	1
5 OCSM 575	Т00202СМ050575ВМ8Х	2	575	147	157	208	698	41.8	13.4	0.437	4808	F-M8	1
6 OCSM 690	Т00202СМ060690ВМ8Х	2	690	147	157	208	698	45.4	13.3	0.364	5769	F-M8	1
7 OCSM 805	Т00202СМ070805ВМ8Х	2	805	215	225	193	698	58.3	17.3	0.312	6731	F-M8	2
8 OCSM 920	Т00202СМ080920ВМ8Х	2	920	215	225	193	698	61.9	17.7	0.273	7692	F-M8	2
9 OCSM 1035	Т00202СМ091035ВМ8Х	2	1035	215	225	235	698	71.6	21.6	0.243	8654	F-M8	2
10 OCSM 1150	Т00202СМ101150ВМ8Х	2	1150	215	225	235	698	75.7	21.8	0.218	9615	F-M8	2
11 OCSM 1265	Т00202СМ111265ВМ8Х	2	1265	215	225	277	698	86.3	26.5	0.199	10577	F-M8	2
12 OCSM 1380	Т00202СМ121380ВМ8Х	2	1380	215	225	277	698	88.9	26.4	0.182	11538	F-M8	2
11 OCSM 1595	Т00202СМ111595ВМ8Х	2	1595	215	225	277	848	106	33.3	0.194	10820	F-M8	2
12 OCSM 1740	Т00202СМ121740ВМ8Х	2	1740	215	225	277	848	110	32.8	0.178	11803	F-M8	2
14 OCSM 2030	Т00202СМ142030ВМ8Х	2	2030	215	225	400	824	143	47.8	0.153	13770	F-M8	3
16 OCSM 2320	Т00202СМ162320ВМ8Х	2	2320	215	225	400	824	152	46.9	0.133	15738	F-M8	3
18 OCSM 2610	Т00202СМ182610ВМ8Х	2	2610	215	225	490	824	178	57.9	0.119	17705	F-M8	4
20 OCSM 2900	Т00202СМ202900ВМ8Х	2	2900	215	225	490	824	186	55.6	0.107	19672	F-M8	4
22 OCSM 3190	Т00202СМ223190ВМ8Х	2	3190	215	225	580	824	214	69.0	0.097	21639	F-M8	4
24 OCSM 3480	Т00202СМ243480ВМ8Х	2	3480	215	225	580	824	222	67.1	0.089	23607	F-M8	4

*Использование специальных керамических фильтр-пробок взамен стандартных может увеличить указанную высоту.
Плотность электролита 1,26 кг/л.
Индексом Х в конце артикула обозначены сухозаряженные элементы.

STARK OCSM

Серия STARK OCSM

Технические характеристики

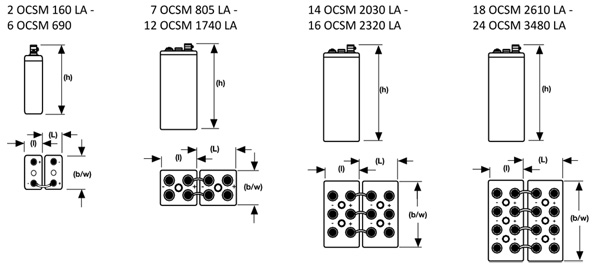

Расположение выводов, момент затяжки болтовых соединений
